對于特殊工況，如何設計應用自力式調節閥？

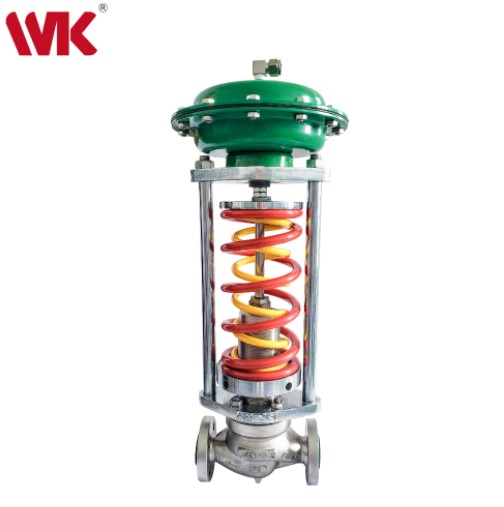

自力式調節閥是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源,當被調介質壓力變化時按預定設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一體,自成一個獨立的儀表控制系統。由于自力式調節閥是一款使用簡單方便的節能產品,所以世界各國調節閥公司紛紛推出了各種類型的產品,主要分為杠桿式自力式調節閥、指揮器式自力式調節閥、彈簧式自力式調節閥等。
在特殊工況下,為了保證控制系統介質正常使用時的壓力,可選擇一臺閥降壓也可以選擇兩臺,但考慮到后工段完全關閉介質時的特殊要求,選擇使用兩臺閥進行雙級降壓能夠更好的分解設定壓力,減小單臺閥過重的負載,自力式調節閥以相對優化的方式滿足此工藝要求。
(1)在閥內件設計方面,兩臺閥的密封形式均采用軟密封形式,以提高閥的泄漏等級,減小因內漏造成的閥后壓力升高。
(2)自力式調節閥中兩臺閥需要合理分配設定壓力。第一臺閥的關鍵任務:①當系統正常使用介質時降低大部分閥前壓力,使閥后壓力穩定在一個適中的壓力值上;②能夠切斷介質且在切斷介質后閥后壓力只有小幅上升以利于第二臺閥的控制。第二臺閥的任務除了正常的減壓外,也應能較好起到切斷介質的作用,并在第一臺閥因其他未知原因不能正常關閉的情況下起到二次切斷介質的作用,最終保證閥后壓力小于田伙幾,滿足工藝要求。
(3)自力式調節閥在關鍵的控制元件一一彈簧的設計中,需充分考慮兩臺閥的作用。相對來說第二臺閥的彈贊承受壓力的變化較大,特別是兩臺閥在關閉介質時,閥后的壓力都會有一定的變化,單單對于第二臺閥來說閥前壓力和閥后壓力均有所變化,根據系統受力平衡分析,閥后壓力升高的幅度對彈簧的影響遠遠大于閥前壓力,所以此時彈簧所承受的負載也相對變大,因此在設計計算此彈簧時應充分考慮這一因素。
在特殊工況下,為了保證控制系統介質正常使用時的壓力,可選擇一臺閥降壓也可以選擇兩臺,但考慮到后工段完全關閉介質時的特殊要求,選擇使用兩臺閥進行雙級降壓能夠更好的分解設定壓力,減小單臺閥過重的負載,自力式調節閥以相對優化的方式滿足此工藝要求。
(1)在閥內件設計方面,兩臺閥的密封形式均采用軟密封形式,以提高閥的泄漏等級,減小因內漏造成的閥后壓力升高。
(2)自力式調節閥中兩臺閥需要合理分配設定壓力。第一臺閥的關鍵任務:①當系統正常使用介質時降低大部分閥前壓力,使閥后壓力穩定在一個適中的壓力值上;②能夠切斷介質且在切斷介質后閥后壓力只有小幅上升以利于第二臺閥的控制。第二臺閥的任務除了正常的減壓外,也應能較好起到切斷介質的作用,并在第一臺閥因其他未知原因不能正常關閉的情況下起到二次切斷介質的作用,最終保證閥后壓力小于田伙幾,滿足工藝要求。
(3)自力式調節閥在關鍵的控制元件一一彈簧的設計中,需充分考慮兩臺閥的作用。相對來說第二臺閥的彈贊承受壓力的變化較大,特別是兩臺閥在關閉介質時,閥后的壓力都會有一定的變化,單單對于第二臺閥來說閥前壓力和閥后壓力均有所變化,根據系統受力平衡分析,閥后壓力升高的幅度對彈簧的影響遠遠大于閥前壓力,所以此時彈簧所承受的負載也相對變大,因此在設計計算此彈簧時應充分考慮這一因素。
